不同型号不同安装高度的“satelit+”避雷针对各类防雷建筑物的
防雷保护半径(Rp) |
“satelit+”避雷
针安装高度 |
h=避雷针高于被保护物的水平高度(m) |
2 |
4 |
5 |
7 |
10 |
15 |
20 |
45 |
60 |
第一类防雷建筑物 |
ESE2500避雷针 |
17 |
34 |
42 |
43 |
44 |
45 |
45 |
- |
- |
ESE4000避雷针 |
24 |
46 |
58 |
59 |
59 |
60 |
60 |
- |
- |
ESE5000避雷针 |
28 |
55 |
68 |
69 |
69 |
70 |
70 |
- |
- |
ESE6000避雷针 |
32 |
64 |
79 |
79 |
79 |
80 |
80 |
- |
- |
第二类防雷建筑物 |
ESE2500避雷针 |
23 |
45 |
57 |
59 |
61 |
63 |
65 |
70 |
- |
ESE4000避雷针 |
30 |
60 |
75 |
76 |
77 |
80 |
81 |
85 |
- |
ESE5000避雷针 |
35 |
69 |
86 |
87 |
88 |
90 |
92 |
95 |
- |
ESE6000避雷针 |
40 |
78 |
97 |
98 |
99 |
101 |
102 |
105 |
- |
第三类防雷建筑物 |
ESE2500避雷针 |
26 |
52 |
65 |
66 |
69 |
72 |
75 |
84 |
85 |
ESE4000避雷针 |
33 |
66 |
84 |
85 |
87 |
89 |
92 |
99 |
100 |
ESE5000避雷针 |
38 |
76 |
95 |
96 |
98 |
100 |
102 |
110 |
110 |
ESE6000避雷针 |
44 |
87 |
107 |
108 |
109 |
111 |
113 |
120 |
120 |
避雷针保护半径计算公式:
按法国国家防雷标准NFC17-102规定,避雷针针尖应高于被保护物水平面2m(h1)以上。当避雷针高度不同时(h2,h3,…hn),其
防雷保护范围(半径)分别为Rp2,Rp3…Rpn,计算公式应考虑被保护物的防雷等级、当地的雷暴活动情况和地质地貌。
“satelit+”避雷针的避雷保护半径与避雷针安装高度(h)有关,与
避雷针的启动抢先时间(避雷针型号)有关,以及与所选的防雷保护级别有关:当避雷针安装高度h≥5时, 当避雷针安装高度h<5时,见
防雷保护半径表。
注:防雷保护半径Rp为所考虑的水平面上的防雷保护半径
,避雷针安装高度h为避雷针针尖相对于被保护物顶部的水平高度差D为滚球半径(闪击距离)
第一类防雷建筑物为20m(中国国家防雷标准GB50057-94规定D=30m)
第二类防雷建筑物为45m
第三类防雷建筑物为60m

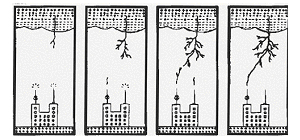

△L为“satelit+”卫星避雷针的上行抢先距离
△L=V(米/微秒)·△T(微秒)
V为避雷针先导传播速度,实验数据表明:V=1米/微秒 |
